Sonntag, 11. September 2011

Midland G7 XTR Mod - PMR only & Infos

I) INFO:
Das Funkgerät Midland G7 (XTR = X-Tra Talk, Neue Version) ist ein günstiges Einsteigermodell für den Teamfunk. Im 2-er Set gibt es dieses z.B. beim NEUNER [Link] für 45 EUR pro Stück. Dazu gibt es auch einiges an Zubehör wie Headsets (siehe Link weiter unten unter Zubehör).

Das G7 hat übrigens eine 3,5 mm Buchse für Kopfhörer und eine 2,5mm Buchse fürs Mikrofon. Wie man ein Headset mit Drückschalter dafür baut/umbaut, kann werde ich bei Zeiten auch mal beschreiben (bei Interesse am Eintragsende auf "Mehr davon!" drücken).

Das Midland G7 XTR läuft mit einem Akkupack oder 4 AA Batterien/Akkus - praktisch da man bei längeren Milsims mehr als eine Akkuladung benötigt.

Es unterstützt die Frequenzen für LPD (Low Power Device) und PMR446 (Private Mobile Radio) - zwei genormte Funkanwendungen für den Jedermannfunk. PMR446 ist in den meisten europäischen Ländern zugelassen und wird von den meisten Airsoftspielern verwenden. PMR hat 8 Kanäle im 446 MHZ Bereich.

Nun hat aber LPD 69 Kanäle! Im Scanmodus läuft das G7 alle 69 LPD und 8 PMR Kanäle durch. Da auf LPD aber eh keiner mehr funkt, ist das völlig unnötig und es dauert ewig! Zum Glück lässt sich das G7 auf "nur PMR" umschalten.

Dazu befinden sich auf der Platine 3 Jumper, die man öffnen und schließen kann.

II) Midland G7 XTR über Jumper auf PMR-only einstellen:
Zunächst entfernen wir die 4 Kreuzschrauben auf der Rückseite:




Dann drücken wir mit Fingernägel / Schlitzschraubenzieher die zwei Hälften vorsichtig auseinander. Vorsicht, die zwei Hälften sind innen mit zwei Kabel verbunden. Hebt die untere Hälfte nach rechts weg:

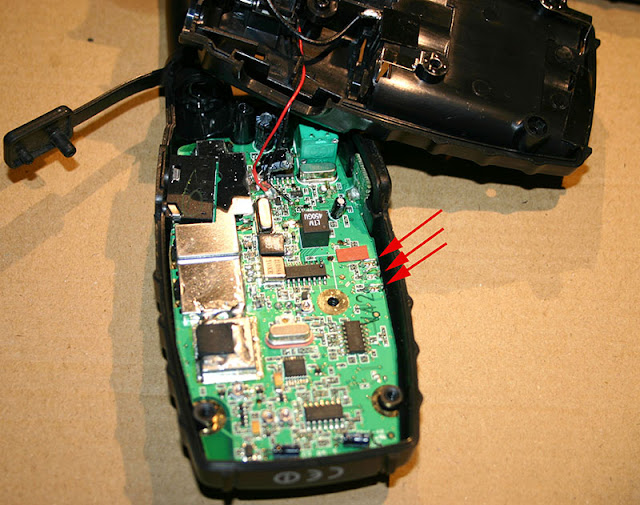

Dann legen wir die untere Hälfte wie hier im Bild nach oben damit sie uns nicht stört. Hier seht ihr auch schon die 3 Jumper:

Durch öffnen und schließen dieser 3 Jumper, kann man das G7 anpassen. Hier eine Auflistung für Jumper 1 und 2:
  • LPD (low) only: J1: zu, J2: zu
  • PMR (high / low) + LPD (low): J1: zu, J2: offen (Werkseinstellung)
  • PMR (high / low) + LPD (high / low): J1: offen, J2: offen
  • PMR (high/low) only: J1: offen, J2: zu

Wir müssen also den Jumper 1 aufmachen und den Jumper 2 schließen damit das Midland G7 nur die PMR Kanäle verwendet. Also J1 mit einem kleinen Seitenschneider aufzwicken und die Drähte mit einer kleine Zange etwas auseinanderbiegen:

Die Drähte von J2 drücken wir mit einer Zange aneinander und löten sie zusammen:
Fertig! Das lässtige durchscannen der 69 LPD Kanäle hat nun ein Ende!

Nebenbei bemerkt: Ist J3 geschlossen (Standard) Funkt das G7 auf LOW mit 10mW und auf HIGH mit 500mW. Wird J3 geöffnet dann funkt es bei LPD mit 0,5/3W und bei PMR mit 1,5 / 3W. Für PMR sind aber nur 0,5W ERP Sendeleistung erlaubt!!! Also lasst es lieber. 6x mehr Watt bedeutet auch nicht 6x mehr Reichweite sondern ca. 2x Reichweite und 6x Akku schneller leer! Wo steht, dass nur 500mW erlaubt sind? Hier [LINK] (nach PMR suchen). Darüber steht die Frequenznutzungsverordnung und das Telekommunikationsgesetz. Also diesen Jumper nicht anfassen, hier wird nur erklärt, warum er zu sein sollte.

So, nun wieder alles zusammenbauen. Dazu einfach die hintere Hälfte wieder aufsetzen. Vergesst die Sprechfunktaste nicht:

Der Bereich bei der Antenne geht oft schwer zu. Damit es einfacher geht, diese zwei Clips hier etwas abschneiden/abfeilen:

Ein paar Zehntel mm mit Bastlermesser oder Feile abtragen genügt:

Fertig! Beim drücken der Scan-Taste fängt das Midland G7 XTR nach P8 wieder bei P1 an (und nicht LPD1-69...).

Ihr könnt nun die 8 PMR Kanäle in 2 Sekunden durchscannen. Aber das gegnerische Team hört man eh nicht ab ;-).


.
