AUG Laufgriff reparieren

Früher oder später kann das jedem AUG Spieler passieren - der Laufgriff bricht ab. Meist geschieht das wenn der Griff unten schräg aufprallt. Beim Spielen in der Schottergrube, kann das schnell mal passieren.

Dabei ist es egal, ob die AUG jetzt von Marui, Classic Army, Jing Gong oder ASG kommt. Hier einer von CA:
Aber nicht nur komplettes Abbrechen kann den Laufgriff unbrauchbar machen. Oft reicht schon ein Verbiegen und er wackelt unerträglich.

Man hat 3 Möglichkeiten um das zu richten:
  1. Einfach: Kompletten Frontgriff kaufen (TM#: ST-40; CA#: AUG007, JG#: AU-40). Kostet ca. 15 EUR und ist meist nur von Classic Army zu finden. Früher oder später wird man aber wieder das Problem haben.
  2. Empfohlen: Steel Grip-Catch von Guarder kaufen (ca. 13 EUR) und einbauen (beschreibe ich hier näher)
  3. Fortgeschritten: Realsteel Laufgriff einer Steyr AUG zurechtschleifen. Kostet 20 EUR bei waffen-teile.de oder 36 EUR bei teilersatz.de. Deckel und Feder und Bolzen dürfte nicht dabei sein, also nicht verlieren. Hält ewig aber das Zurechtschleifen kann nicht jeder - zuviel wegnehmen und es wackelt.
Zur Anleitung:



Die Bruchstelle des Grip-Catch von einer Classic Army. Schlechtes Material:


Unten ein aufgebogener Grip-Catch einer Jing Gong. Besseres Material als CA, aber trotzdem schwach. Darüber das Ersatzteil von Guarder.

Der "Guarder Steel Grip Catch for Marui AUG" mit der Produktnummer GD-AUG-03, EAN: 4711225794266.

Oben der Steel Grip von JG mit 10g, unten Guarder mit 13g. In diesem Tutorial wird näher beschrieben, wie wir den Alten gegen den Neuen tauschen.

Legen wir los. Zunächst mit einem kleinen flachen Schraubenzieher den Deckel unten am Laufgriff anheben. Die Ausnehmungen machen es einfach:

Den Deckel zur Seite klappen...

...und mit Hilfe des Schraubenziehers aushängen. Ja es geht auch ohne, aber so Durchsticht man nicht seinen Finger ;).

Falls der Laufgriff gebrochen ist, kann man nun die Feder oben rausziehen.

Ist der Grip-Catch noch in Ordnung oder nur verbogen, schlägt man den Bolzen, am besten mit einem dünnem Splinttreiber oder modifizierten Nagel, einfach raus.

Wer den Bolzen mal verliert: er ist 13 mm lang und 4 mm stark mit einer Rille in der Mitte. So einen Bolzen kann man z.B. aus einem Nagel herstellen. Man kann auch einen M4x16 Schrauben + Mutter verwenden, aber das sieht schiach aus.

Wir nehmen einen kleinen hohen Topf, kochen darin Wasser kurz auf und geben dann den Laufgriff mit dem kaputten Grip-Catch hinein. Immer wieder leicht köcheln lassen oder offen ganz abdrehen.

Nach ca. 5-6 min bei ca. 90° C kann der Griff entfernt werden.Der Kleber ist nun aufgeweicht.

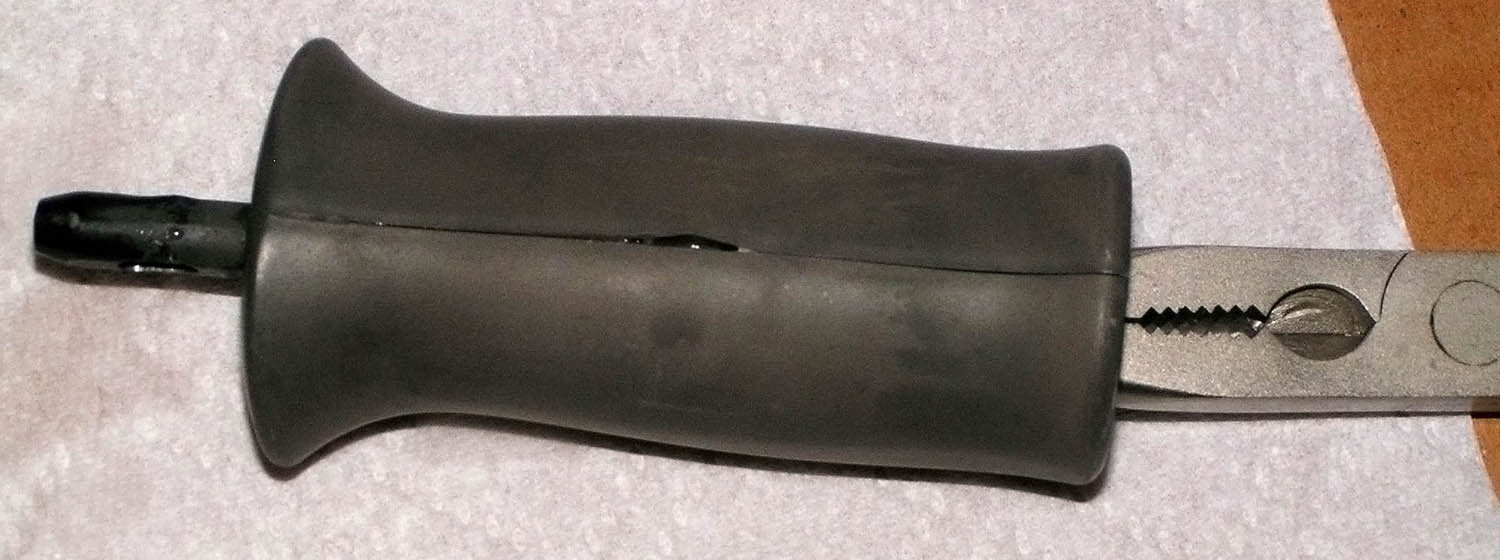

Den Laufgriff nun mit einer Spitzen Zange von unten her aufbiegen.

Etwas so:

Den Laufgriff komplett teilen und den alten Grip Catch entfernen. Dieser Laufgriff ist übrigens von JG.

Links JG, rechts der neue Guarder, ist zwar unterschiedlich, aber er passt mit etwas drücken rein.

JG links, Guarder rechts - besseres Material und wesentlich stärker:

Es ist nicht egal wie man den Grip Catch reindrückt, dieser hat zwei unterschiedliche Seiten. Man merkt das aber eh schnell.

Eine Griffschale dünn mit Superkleber (reicht, aber 2K-Kleber geht natürlich auch) anstreichen und die Griffschalen zusammenpressen.
Jetzt einfach retour wieder zusammenbauen:
  • Feder durch den Laufgriff in den Bolt-Catch einfädeln
  • Bolzen durchschlagen (auf Feder achten)
  • Feder mit Schraubenzieher fangen und hochziehen
  • Deckel einhängen
  • Schraubenzieher entfernen und zusmachen
  • freuen
Arbeitszeit: ca. 15-25 min.
Hoffe das hilft einigen weiter.

Weil der Griff schon offen war, hab ich ihn mit eingeklebten, großen Muttern schwerer gemacht. Zu schwer, der Originale hat 102g, aber es stört nicht.
